Descrição

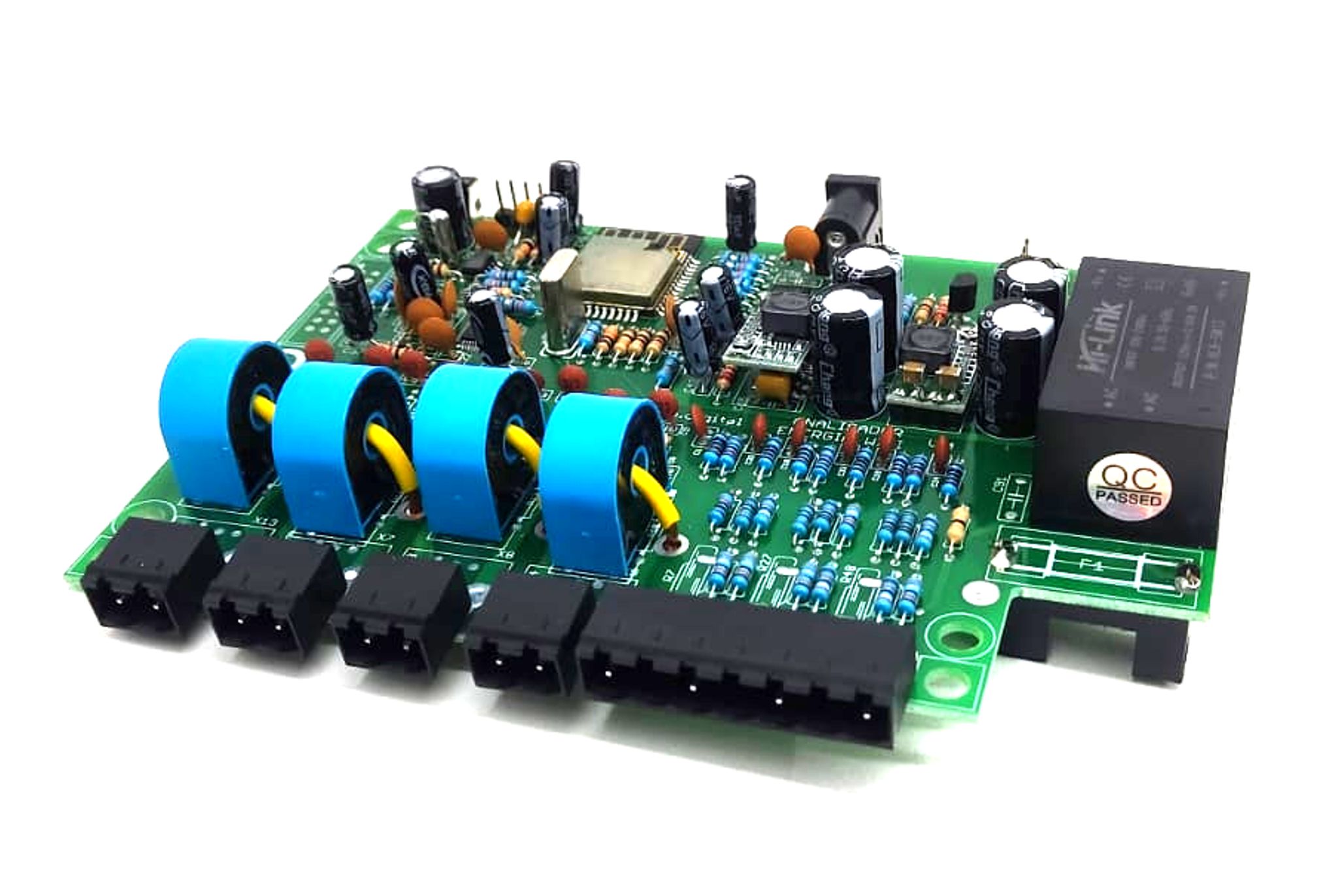

Placa de análise e telemetria de energia elétrica DMI v2
Suporta TCs com secundária de 5A
Tamanho compacto
Indicada para reparo e ou upgrade de analisadores de energia DMI v2

Caracteristicas:

GRANDEZAS ELÉTRICAS ANALISADAS E OU ARMAZENADAS PELA PLACA DE DMI v2:

• Consumo bidirecional;
• Corrente Fase A, B, C (individual de cada fase + média);
• Corrente de Neutro medida e calculada;
• Análise de frequência;
• Análise de demanda (em kW);
• Analise de kvar para correção de fator de potência em tempo real e retroativo;
• Análise fasorial;
• Análise de Harmônicas 1º a 32º, Direção, Sequência; THD: 0 a 400%;
• Apresentação das harmônicas em percentual (%) ou RMS
• Tensão (individual de cada fase);
• Energia ativa (watts) individual de cada fase;
• Energia ativa (watts) total das 3 fases;
• Energia reativa (var) individual de cada fase;
• Energia reativa (var) total das 3 fases;
• Energia aparente (VA) individual de cada fase;
• Energia aparente (VA) total das 3 fases;
• Consumo acumulado em kWh de cada fase;
• Consumo acumulado em kWh total do circuito (3 fases);
• Fator de potência soma real individual de cada fase;
• Média do fator de potência das 3 fases;
• Temperatura interna do analisador DMI;
• Análise de deslocamento de onda;

Acurácia dos componentes utilizados: 99%.
Margem de erro de 1% (DMI e TCs)

Obs.: Todas as análises e medções especificadas acima só são possívés da plataforma de telemetria online da ISSO e Datalog.

• Termos e condições de uso do Sistema embarcado DMI, Plataforma Online e Datalog;

Especificações técnicas

• Classe S;
• Análises e medições em conformidade com os requisitos da IEC 62052-11, IEC 62053-22, IEC 62053-23, ANSI C12.1 e ANSI C12.20;
• Medições TRMS 110v/220v fase/neutro 220v/380v/440v fase/fase
• Medições corrente indireta (necessita de TCs com secundária de 5A)
• Medidas compactas (160x100mm);
• Grau de proteção IP30;
• Temperatura máxima de trabalho: 60 °C
• Segurança - IEC 61010, 1000V CAT III / 600V CAT IV
• Peso total 0,15 Kg
