Descrição

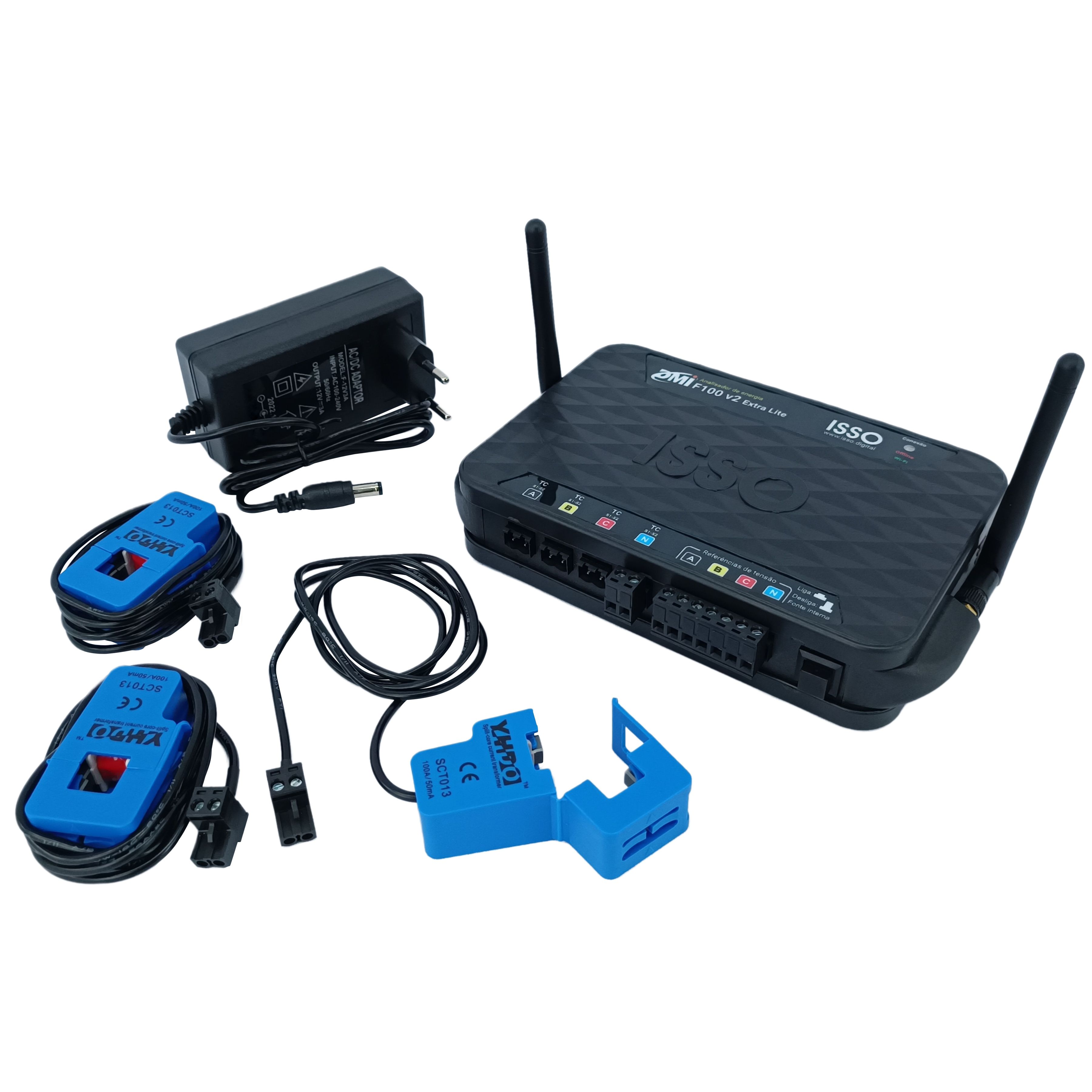

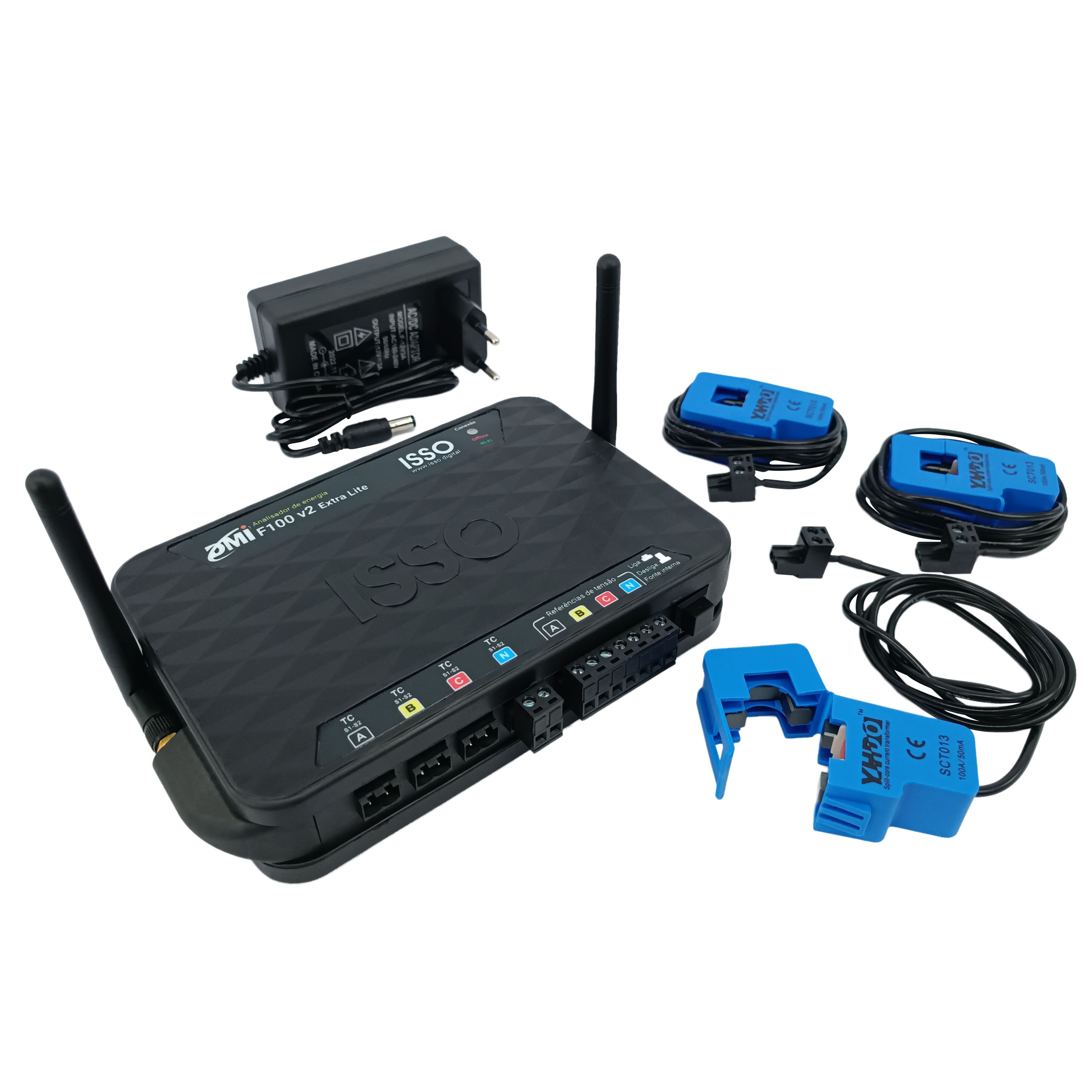

Composto por:

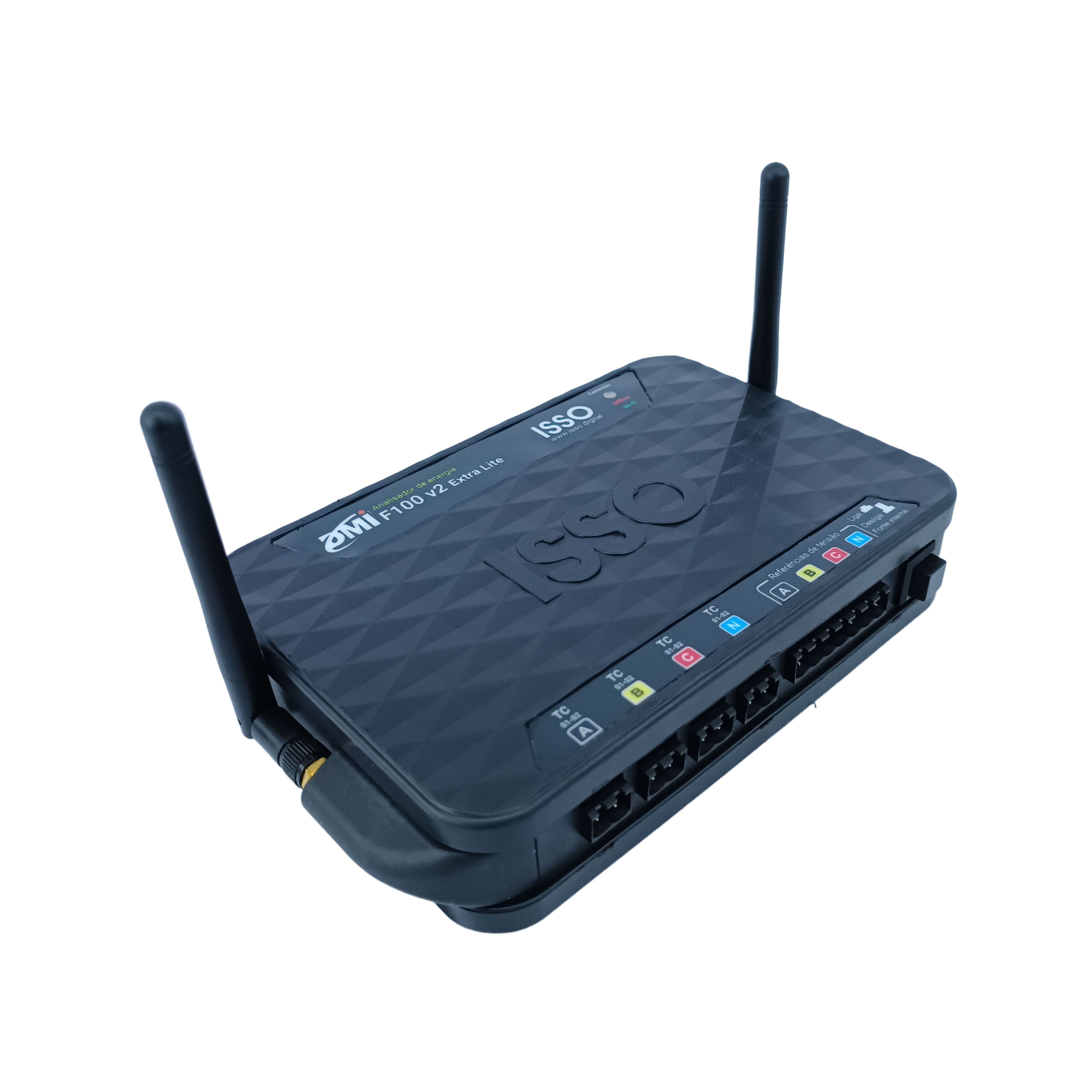

01 - Medidor energia Wifi Analisador DMI F100 Black Box Trifásico bidirecional;
01 - Fonte externa 12V 3A bivolt 90V~240V;
03 - TC de 100A/50mA Tipo clamp
01 - Manual de ativação do equipamento (manual completo disponível online);

OBSERVAÇÃO:
Analisadores de energia DMI da linha "F" destinadaos à instalação fixa não seguem com garras de referência de tensão e TC para medição de Neutro.
Caso queira utilizar o DMI com estes acessórios no seu projeto, é possível, mas devem ser adquiridos separadamente.

Aplicações Indicadas:

Analisador de energia DMI, o único com sistema de análise 100% gratuito, que lhe dará informações em tempo real da qualidade da sua energia, consumo e possíveis falhas.
Com recursos avançados, o DMI permite monitorar, medir e registrar com precisão os parâmetros elétricos, como tensão, corrente, potência ativa, reativa e aparente, fator de potência e harmônicos.
Além disso, o analisador de energia DMI é capaz de identificar desperdícios, picos de demanda, problemas de qualidade de energia e ineficiências, permitindo tomar medidas corretivas para melhorar a eficiência energética e reduzir os custos.
Com sua interface intuitiva e recursos de relatórios abrangentes, o DMI é uma ferramenta essencial para empresas que buscam otimizar o uso de energia, aumentar a eficiência operacional e promover a sustentabilidade.

Trabalhando em conjunto com um sistema de telemetria online (na nuvem) que facilita o acesso de qualquer lugar através da internet sem a necessidade de instalação de qualquer aplicativo ou software dedicado.
Ambos os sistemas (softwares), tanto aquele embarcado no DMI quanto o online, são totalmente gratuitos, sem custos de licença ou mensalidades.

• Indicado para uso em campo, atendendo grau de proteção IP40 de uso ao tempo;
• Ideal para telemetria, multimedição e análise elétrica remota;
• Análise e acompanhamento de demanda;
• Monitorar e aferir o consumo elétrico e grandezas elétricas de residências, indústrias, máquinas e aparelhos;
• Precificar custos de produção em empresas, utilizando o DMI para medir os gastos com eletricidade na produção de determinado produto;
• Ideal para divisões de energia elétrica em casas e salas locadas com um único medidor da prestadora de energia;
• Reduzir gastos com consumo elétrico, pois é fato que ao saber em tempo real quanto está gastando o usuário tende a economizar, trazendo resultados imediatos.

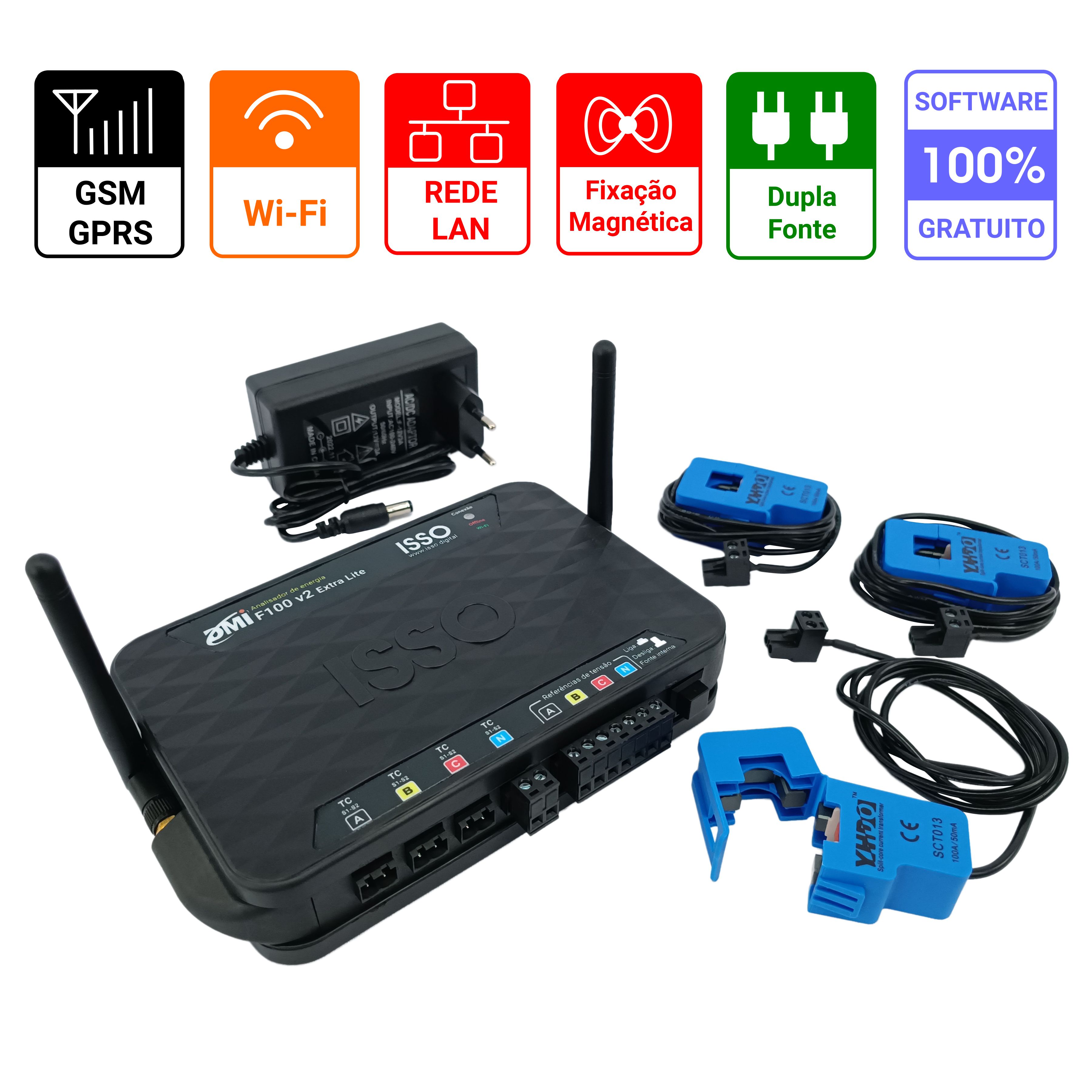

O mais completo equipamento desta categoria no mercado, com conexão nativa Wi-Fi, rede LAN e também rede móvel celular GSM (suporta Chip de celular).
Possibilitando acesso remoto por celular, tablet ou computador de qualquer local que possua acesso à internet.

Acompanhe os gastos com energia de sua casa ou empresa em tempo real, onde você estiver, em qualquer lugar do mundo com acesso à internet.

Fabricação nacional, com melhor custo-benefício do mercado!

Todos os nossos produtos contam com 1 ano de garantia, conforme nosso termo de garantia.

Caracteristicas:

• Sistema embarcado DMI, Plataforma de telemetria Online e sistema Datalog totalmente gratuitos;

• Termos e condições de uso do Sistema embarcado DMI, Plataforma Online e Datalog;

• Conexão Wi-Fi, modo cliente/roteador;
• Conexão LAN Ethernet 10/100;
• Conexão de rede móvel celular/GSM (requer chip de celular ativo e com crédito);
• Alimentação pelas referências de tensão A + neutro
• Possui memória armazenamento interno de 2 GBit
• Possui bateria interna para manutenção do relógio em tempo real;
• Análise e telemetria de circuitos elétricos em tempo real;
• Possibilidade de rateamento de custos de energia em residências, salas comerciais, indústrias, etc.;
• Medição de temperatura interna do analisador;
• Simulação de fatura kWh/R$ com envio automatizado por email;
• Resumos de consumo, diários, semanais, mensais e anuais;
• Alertas de eventos como picos e quedas de tensão, SAG/SWELL, consumo, corrente, etc.;
• Envio de mensagens de alertas (configuráveis na plataforma da ISSO);
• Envio de mensagens de alertas via e-mail (gratuito, limite padrão de 500 mensagens mensais, limite configurável);
• Envio de mensagens de alertas via SMS (R$ 0,50 por mensagem, fatura pós-paga, limite padrão de 500 mensagens mensais, limite configurável);
• Exportação de gráficos e relatórios para XLS, CSV, PNG, PDF, etc.;
• Acesso e telemetria remota diretamente no navegador web;
• Taxa de amostragem das grandezas: cerca de 15 mil amostras por segundo;
• Taxa de integralização configurável: logs gerados a cada 1 segundo até 1 hora, tanto ao funcionar online quanto offline.
• O DMI atua como datalogger transmitindo as medições para conta do usuário na ISSO;
• Armazenamento de dados na nuvem, facilitando acesso aos dados de qualquer local através da internet;
• Comunicação entre todos o módulos da linha DMI via protocolo TCP/IP, onde cada DMI pode ser uma expansão de outro, local ou remotamente instalado;
• Tensão de alimentação 12V 1A.
• Alimentação pelas garras de referência de tensão A + Neutro
• Memória de massa na nuvem com 12 meses de dados armazenados (13º mês sobrescreverá o 1º mês, mantendo sempre os últimos 12 meses a disposição);
• Suporta medições offline, com armazenamento de contingência na memória interna.

OBS.: Medições offline por grandes períodos de tempo são de responsabilidade do usuário, pois ao exceder a capacidade de armazenamento de acordo com o que foi configurado, os dados mais antigos serão sobrescritos pelos mais recentes.

GRANDEZAS ELÉTRICAS ANALISADAS E OU ARMAZENADAS PELO DMI:

• Consumo bidirecional;
• Corrente Fase A, B, C (individual de cada fase + média);
• Corrente de Neutro medida e calculada; (para corrente medida deve ser adquirido o TC para neutro)
• Análise de frequência;
• Análise de demanda (em kW);
• Analise de kvar para correção de fator de potência em tempo real e retroativo;
• Análise fasorial;
• Análise de Harmônicas 1º a 32º, Direção, Sequência; THD: 0 a 400%;
• Apresentação das harmônicas em percentual (%) ou RMS
• Tensão (individual de cada fase);
• Energia ativa (watts) individual de cada fase;
• Energia ativa (watts) total das 3 fases;
• Energia reativa (var) individual de cada fase;
• Energia reativa (var) total das 3 fases;
• Energia aparente (VA) individual de cada fase;
• Energia aparente (VA) total das 3 fases;
• Consumo acumulado em kWh de cada fase;
• Consumo acumulado em kWh total do circuito (3 fases);
• Fator de potência soma real individual de cada fase;
• Média do fator de potência das 3 fases;
• Temperatura interna do analisador DMI;
• Análise de deslocamento de onda;

Acurácia dos componentes utilizados: 99%.
Margem de erro de 1% (DMI)

Especificações técnicas

• Classe S;
• Análises e medições em conformidade com os requisitos da IEC 62052-11, IEC 62053-22, IEC 62053-23, ANSI C12.1 e ANSI C12.20;
• Medições TRMS 110v/220v fase/neutro 220v/380v/440v/660v fase/fase
• Medições corrente indireta até 100A ( Acompanha conjunto de 3 TCs 100/50mA)
• Medidas compactas (190x120x37mm);
• Grau de proteção IP40;
• Temperatura máxima de trabalho: 60 °C
• Segurança - IEC 61010, 1000V CAT III / 600V CAT IV
• Gabinete injetado em plástico PP anti-chama atenddendo a normativa UL-94 em grau V0;
• Modelo de gabinete com furos oblongos para fixação de sobrepor;
• Conta também com exclusivo sistema de fixação magnética;
• Peso total 0,8 Kg
