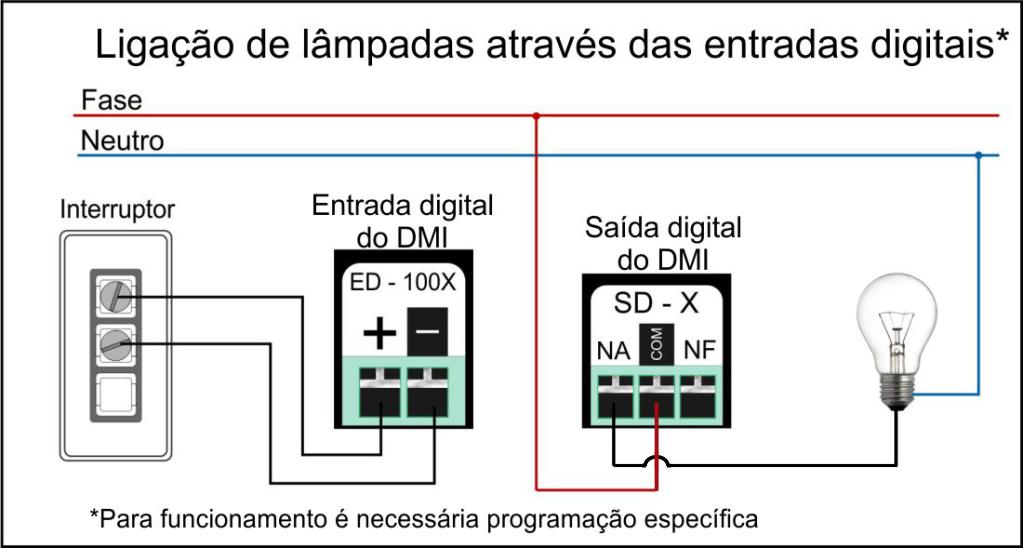

Diagrama de ligação de lâmpadas através das entradas digitais do DMI. Para o funcionamento dessa ligação é necessária programação específica

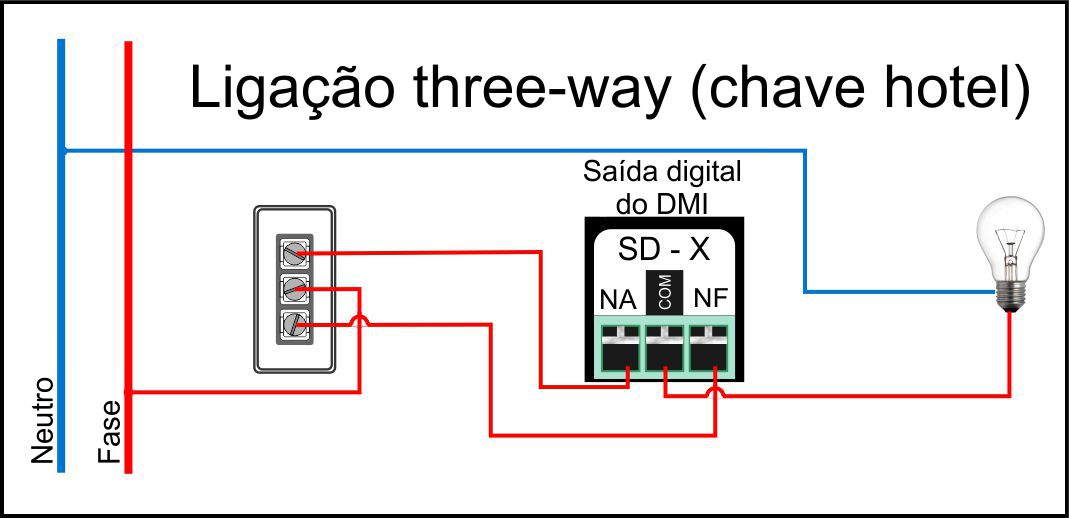

Diagrama de ligação three-way para DMI TCR 88ES e TCR 44ES

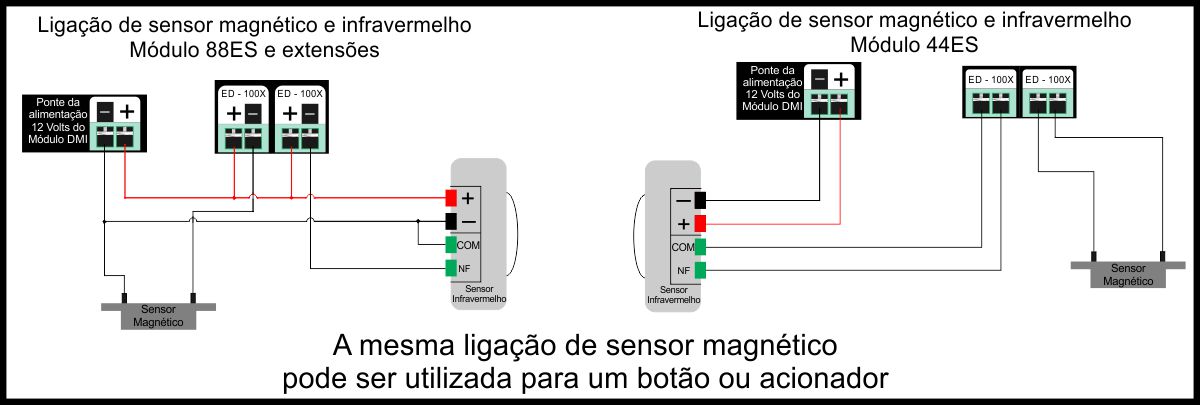

Ligação dos sensores na linha TCR 88ES e TCR 44ES

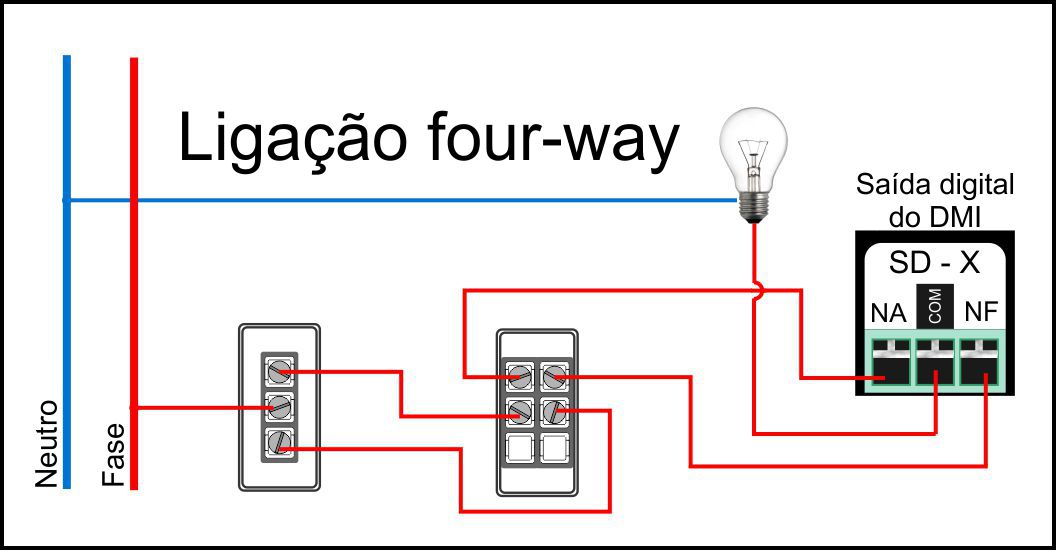

Ligação de iluminação com sistemas de interruptor four-way

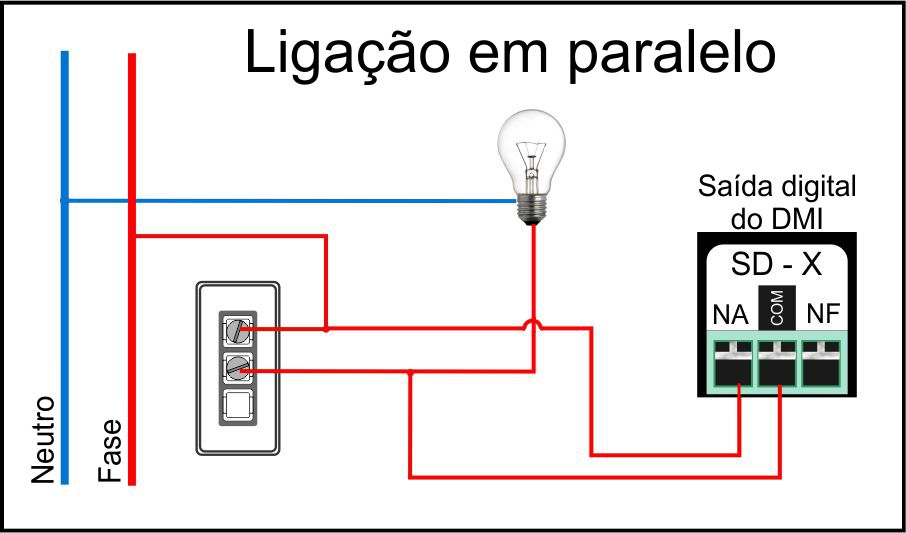

Diagrama para ligação do DMI em paralelo com o interruptor da iluminação

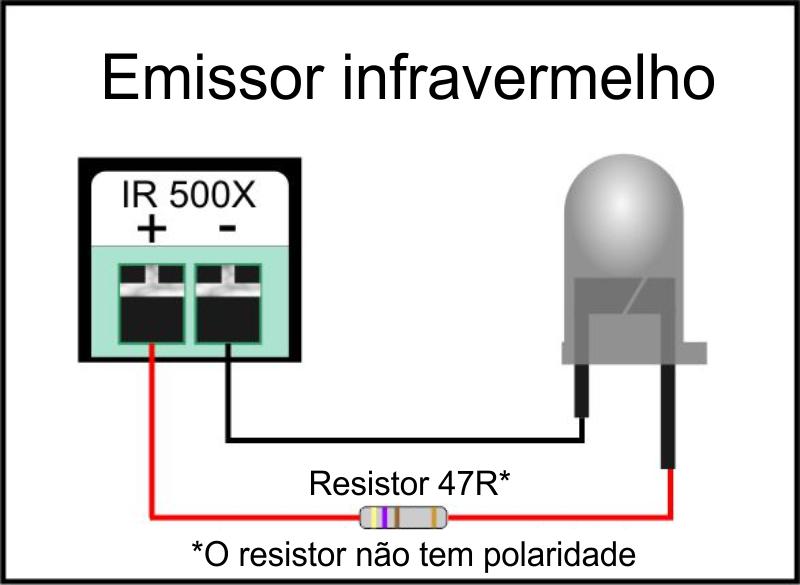

Esquema de ligação do emissor infravermelho nos módulos IR, para envio de sinal IR para outros equipamentos

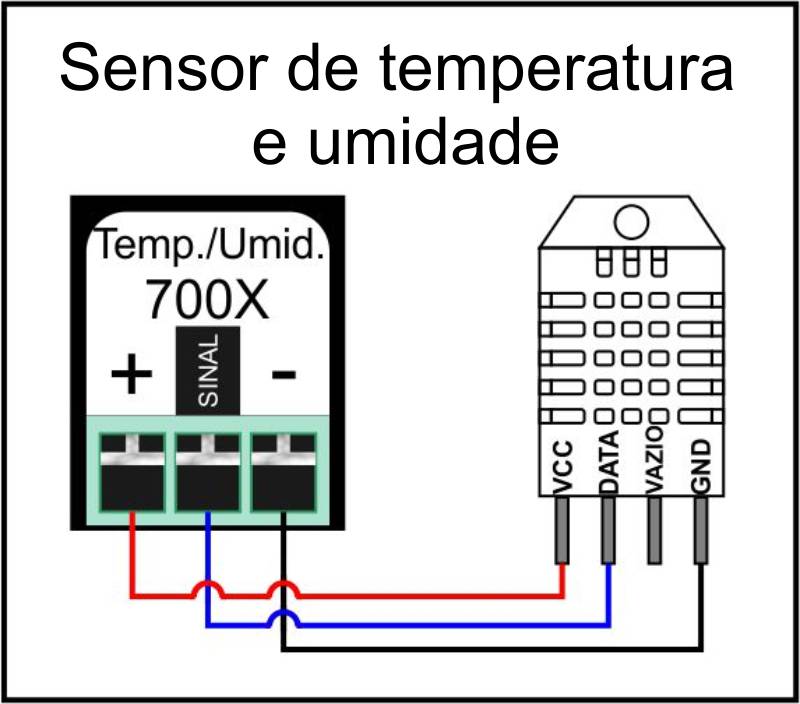

Ligação do sensor de temperatura e umidade nas portas 700X, nos DMIs que possuem suporte para o mesmo

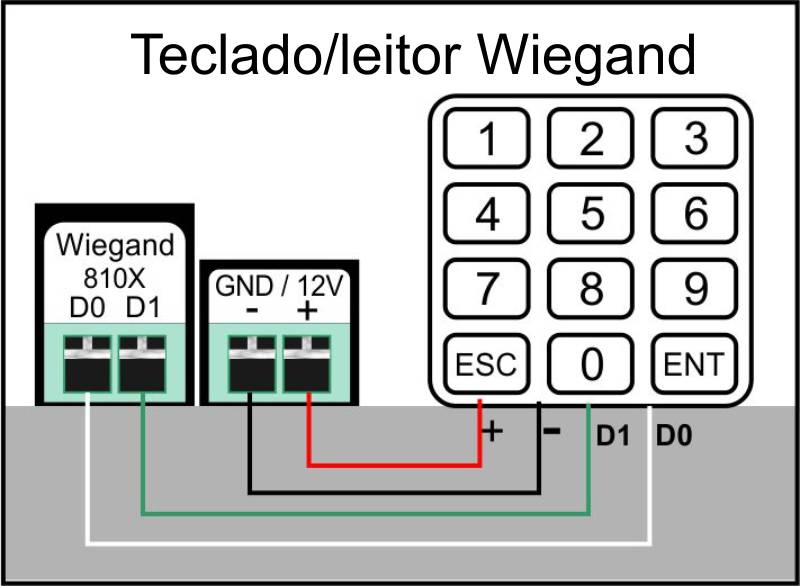

Diagrama de ligação dos teclados/leitores Wiegand nos módulos de suporte de controle de acesso

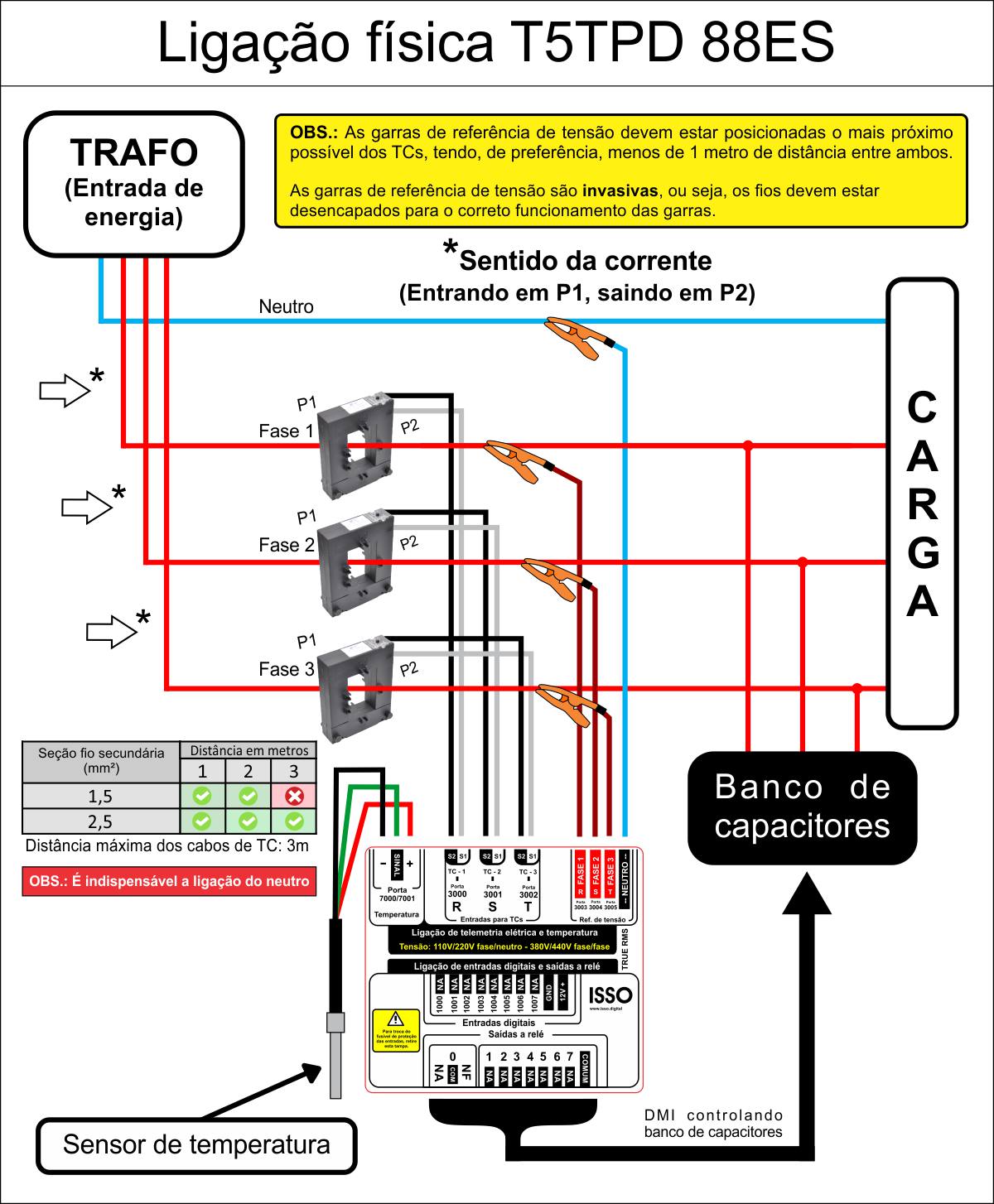

Diagrama de ligação física para toda linha DMI T5TPD 88ES

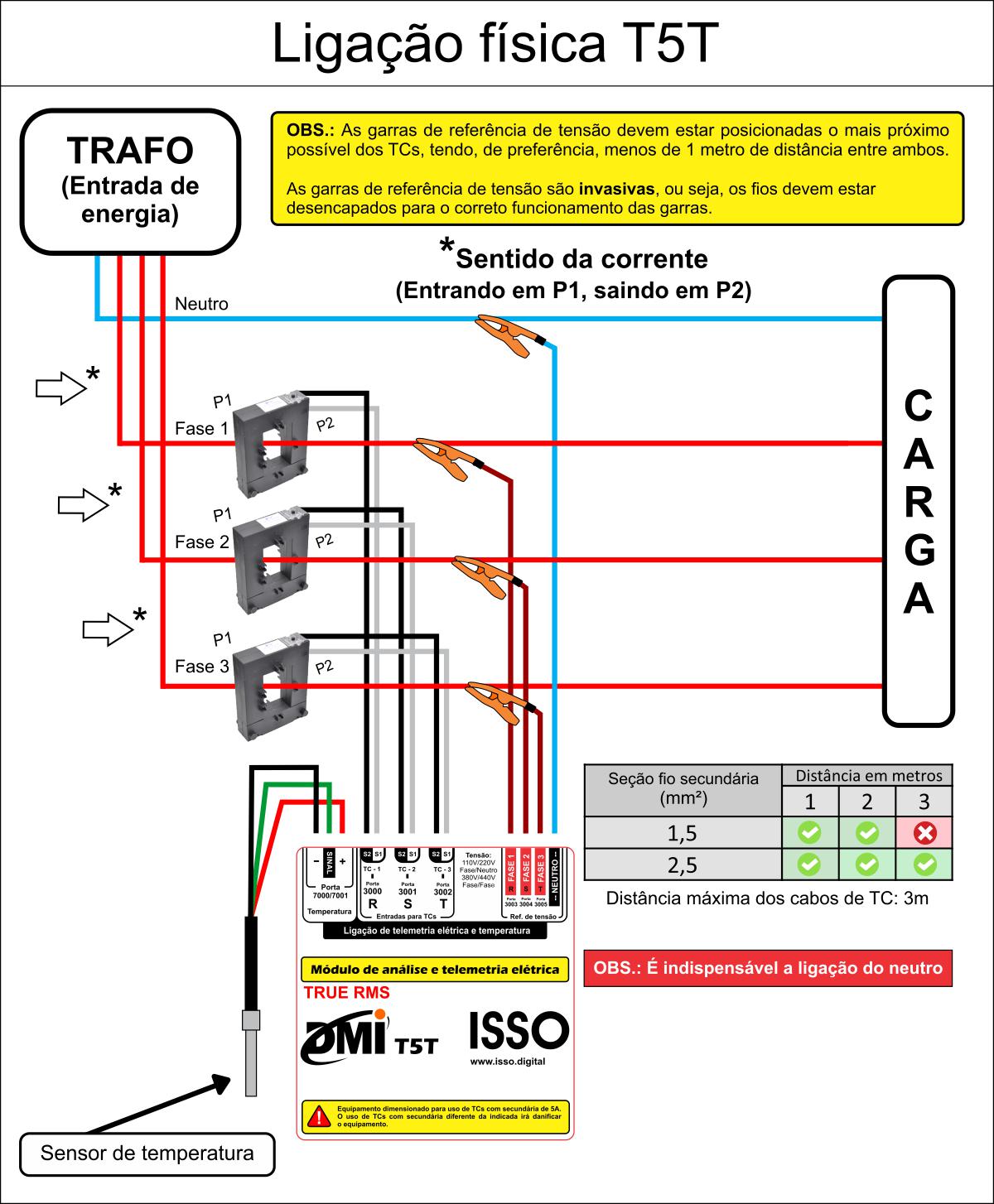

Diagrama de ligação física de toda linha DMI T5T

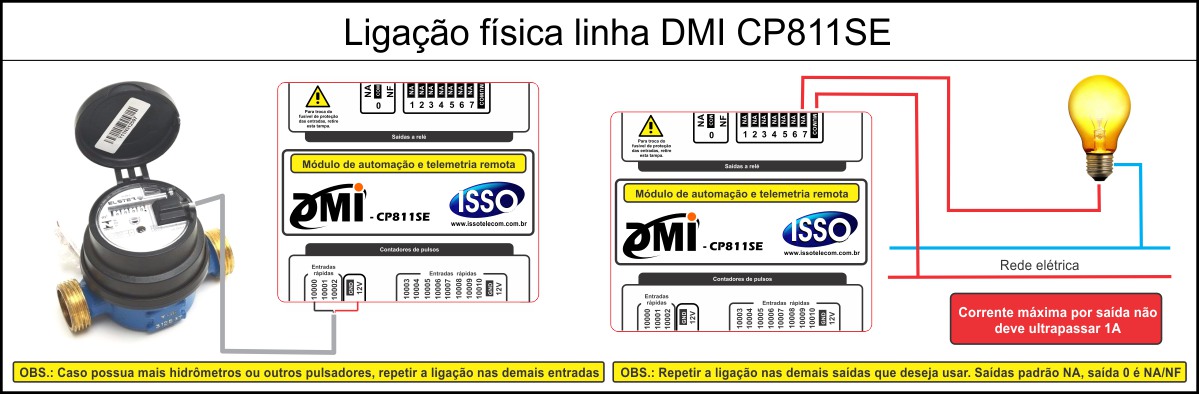

Diagrama de ligação física para toda linha DMI CP811SE

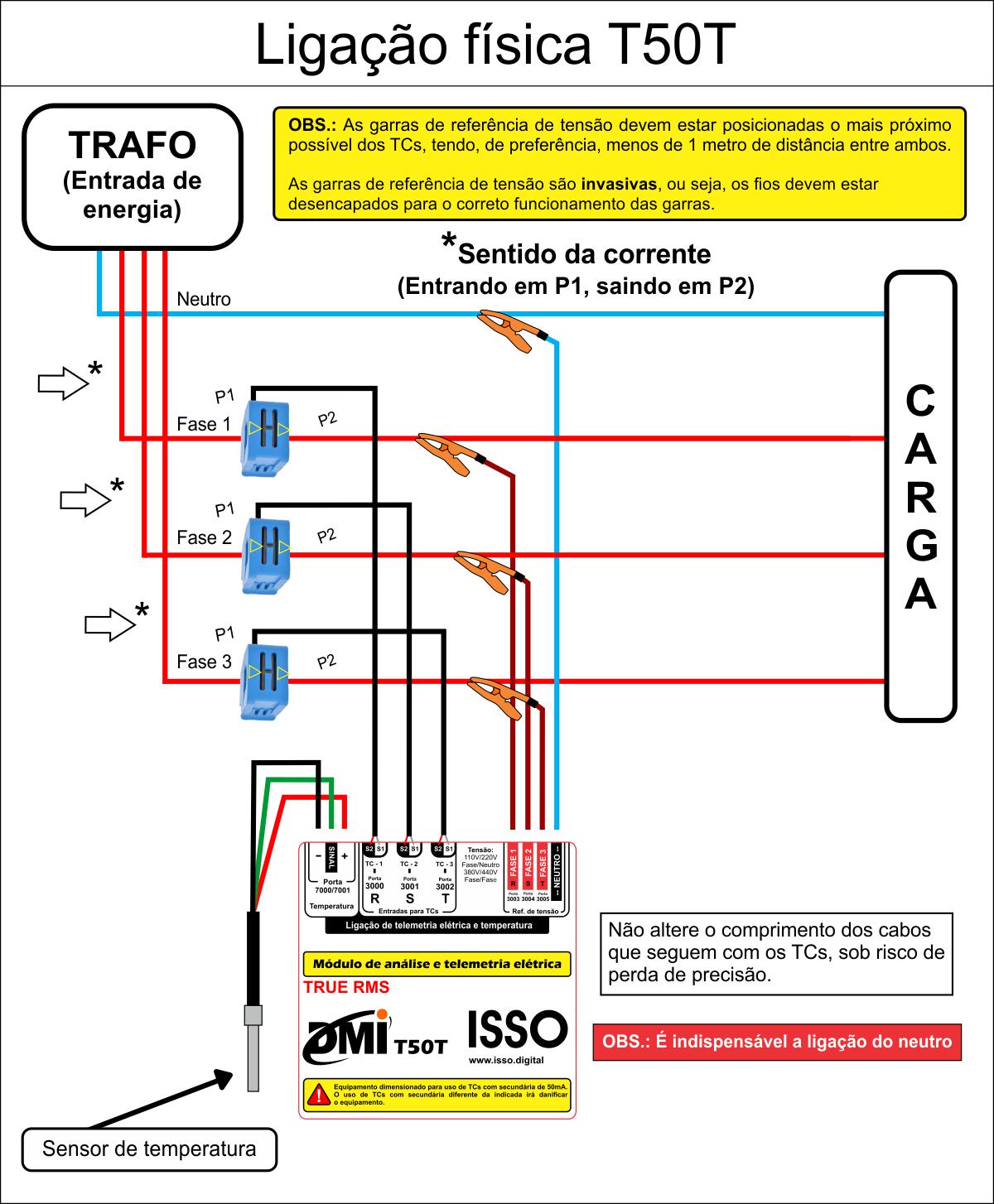

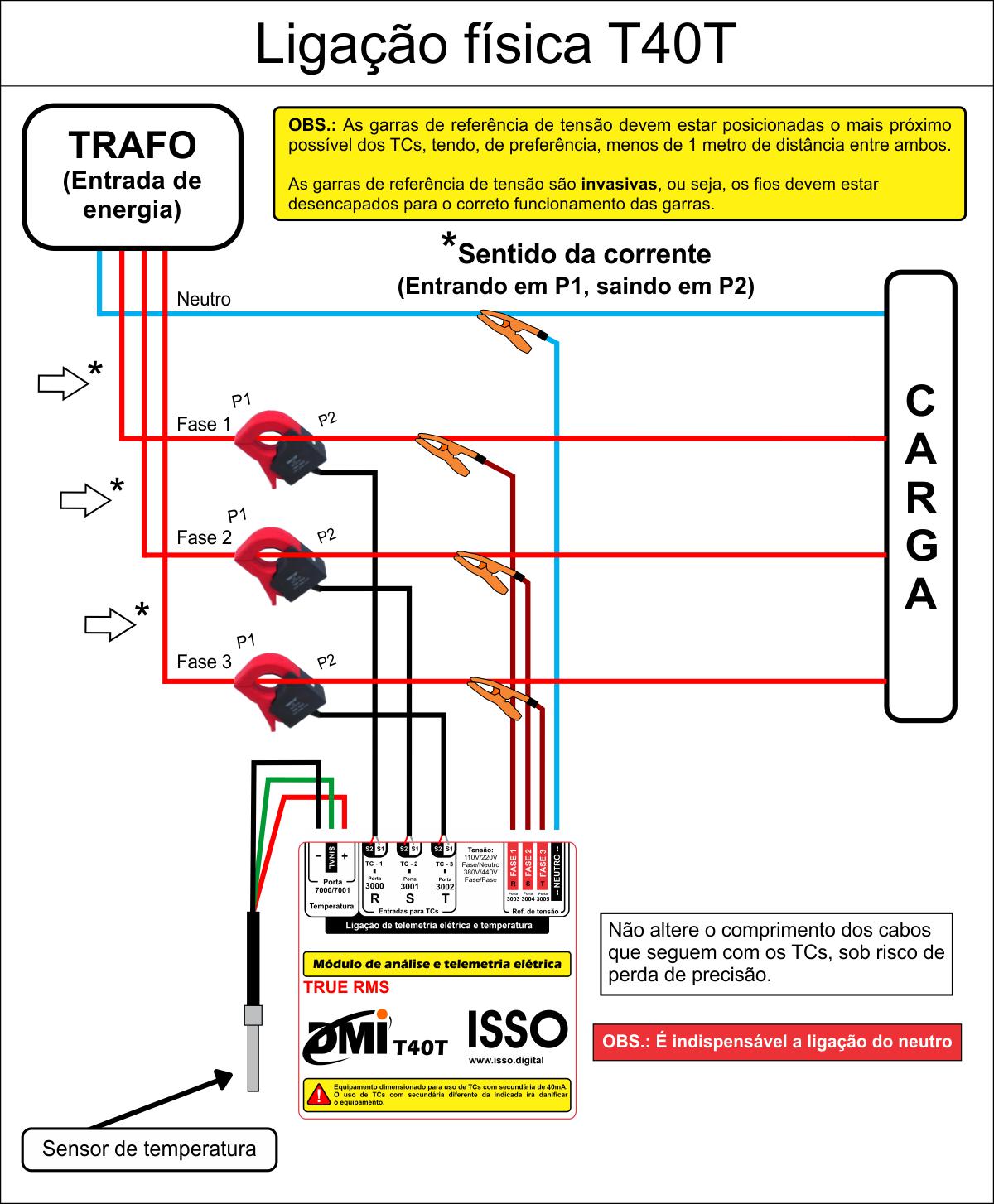

Diagrama de ligação física para toda linha DMI T50T

Diagrama de ligação física para toda linha DMI T40T

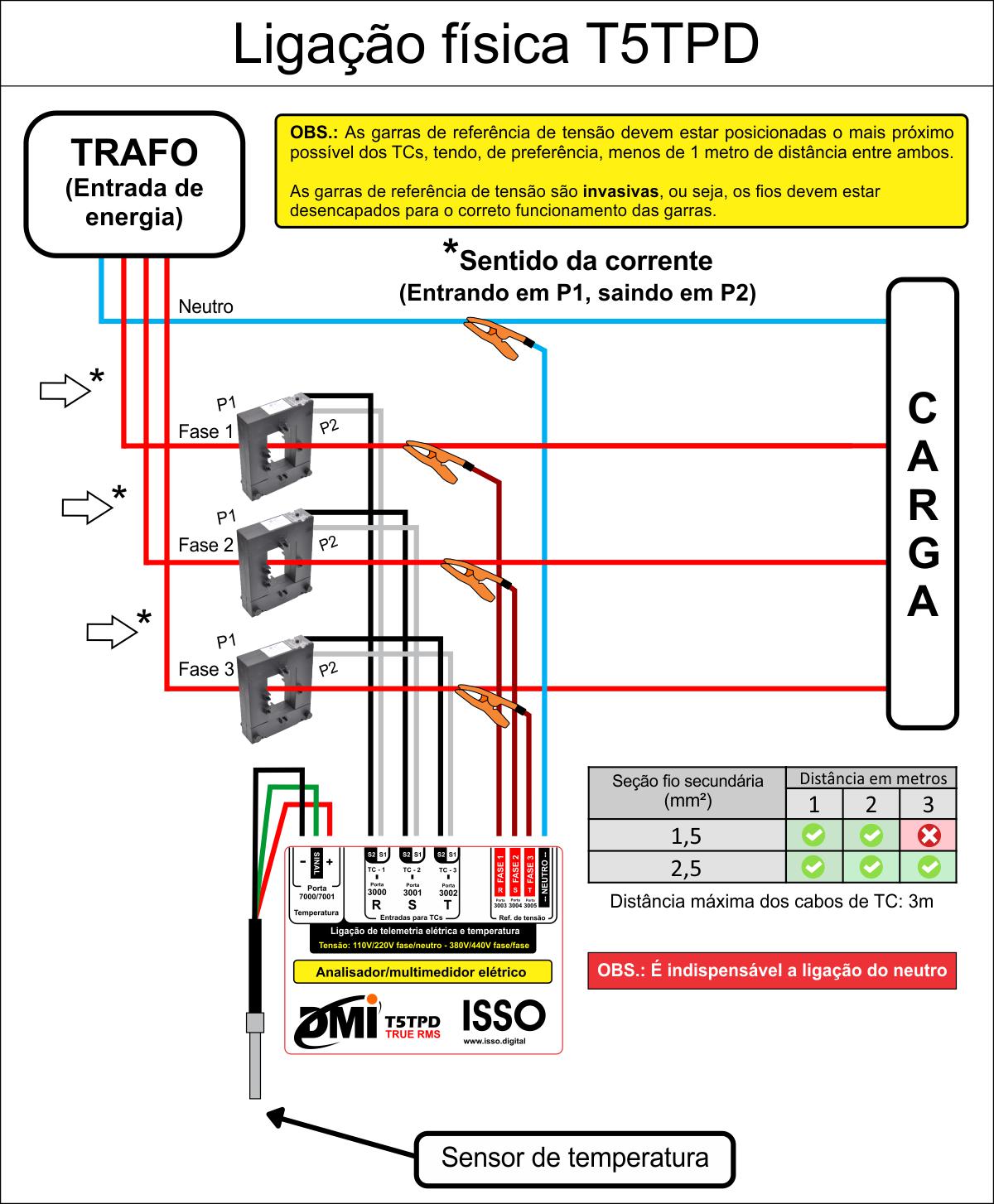

Diagrama de ligação física para toda linha DMI T5TPD

Diagrama de ligação física para toda linha DMI CP8811SE

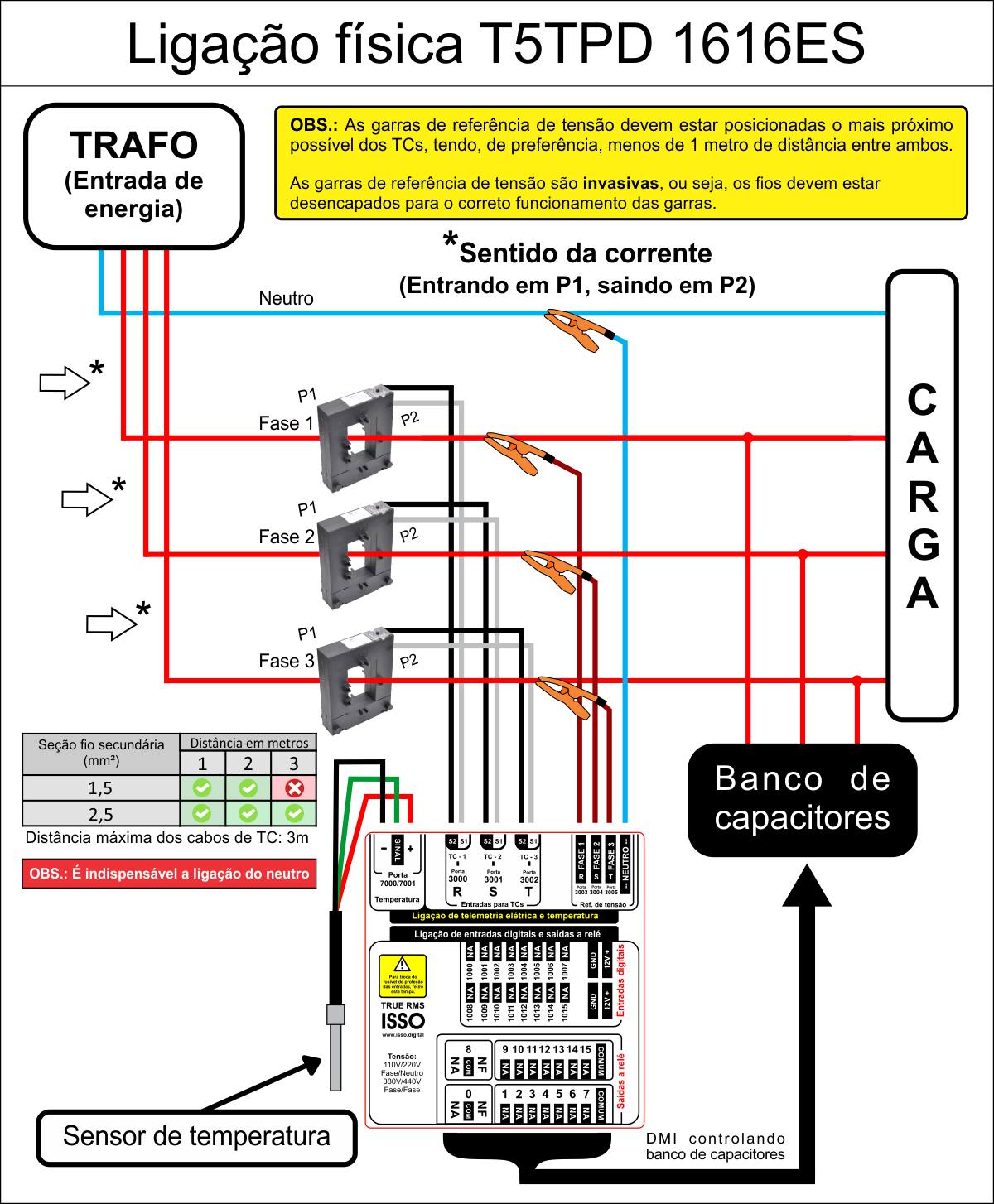

Diagrama de ligação física para toda linha DMI T5TPD 1616ES
