ANALISADOR DE ENERGIA
ISSO - BLUE BOX F500A
Analisador de energia para uso permanente.
• Com sistema de análise 100% gratuito!
• Análises trifásicas até 500 A e até 660 V Fase/Fase
• Wi-Fi, Ethernet e rede móvel celular
• Fixação magnética, sensores flexíveis
• Certificado de calibração rastreável
Design by ISSO.
• Consumo bidirecional;
• Corrente Fase A, B, C (individual de cada fase + média);
• Corrente de Neutro medida e calculada;
• Análise de frequência;
• Análise de demanda (em kW);
• Analise de kvar para correção de fator de potência em tempo real e retroativo;
• Análise fasorial;
• Análise de Harmônicas 1º a 32º, Direção, Sequência; THD: 0 a 400%;
• Apresentação das harmônicas em percentual (%) ou RMS
• Tensão (individual de cada fase);
• Energia ativa (watts) individual de cada fase;
• Energia ativa (watts) total das 3 fases;
• Energia reativa (var) individual de cada fase;
• Energia reativa (var) total das 3 fases;
• Energia aparente (VA) individual de cada fase;
• Energia aparente (VA) total das 3 fases;
• Consumo acumulado em kWh de cada fase;
• Consumo acumulado em kWh total do circuito (3 fases);
• Fator de potência soma real individual de cada fase;
• Média do fator de potência das 3 fases;
• Temperatura interna do analisador ISSO;
• Análise de deslocamento de onda;
Acurácia dos componentes utilizados: 99%.
Margem de erro de 1% (Analisador ISSO e Sensores de corrente) a partir de 0.4% da faixa de medição da bobina (ex. 2A para bobina 500A);

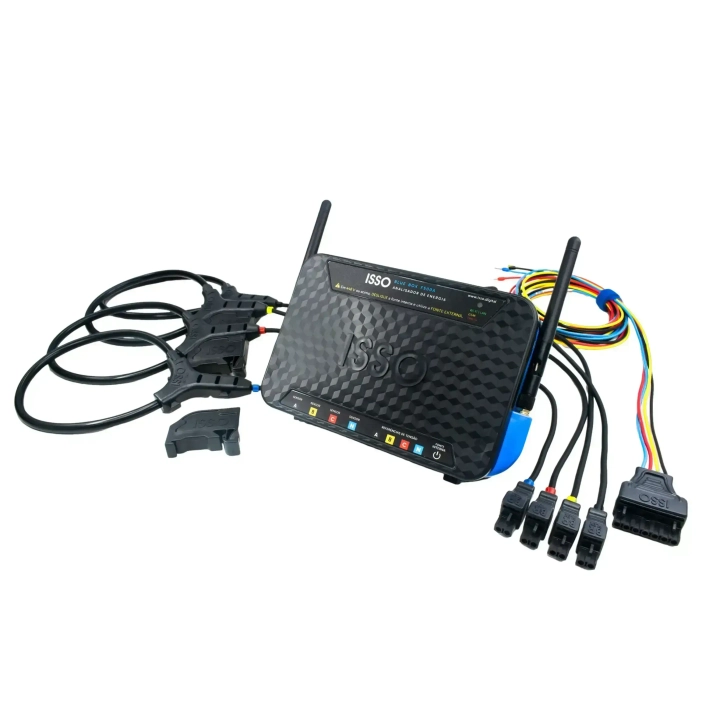

Composto por:

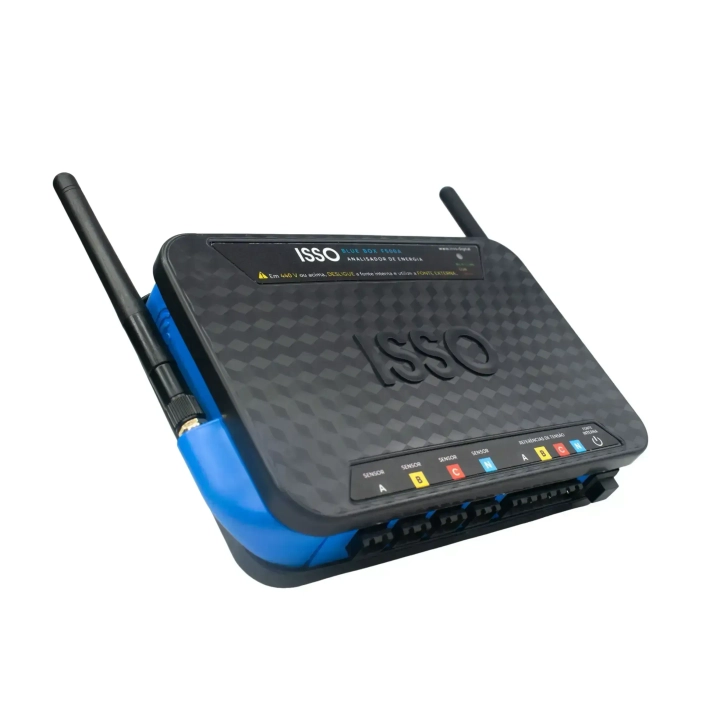

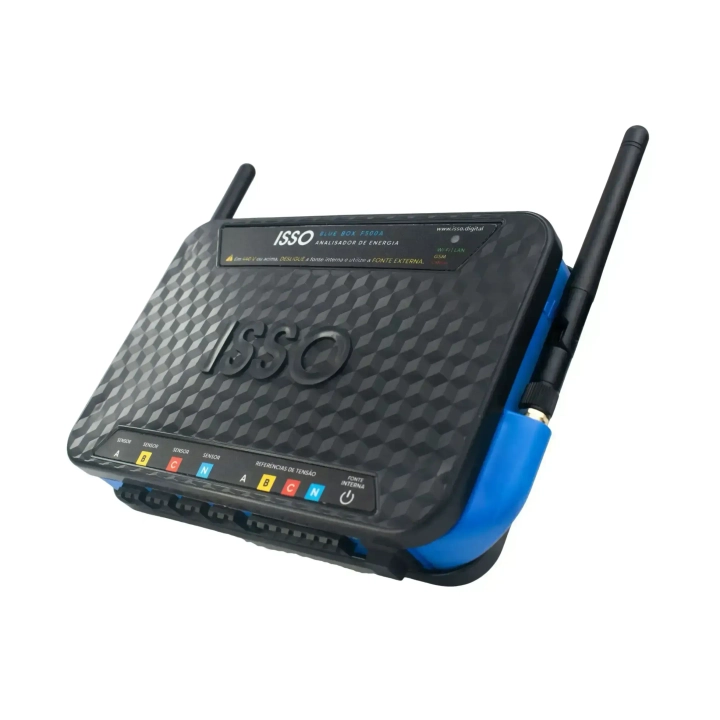

01 - Analisador de energia elétrica ISSO, modelo BLUE BOX F500A trifásico bidirecional TRUE RMS, com exclusivo sistema de fixação magnética;
04 - Sensor de corrente flexível BR-Flex 35, para correntes até 500A classe 1%;
04 - Suporte para trilho DIN-35 exclusivo para sensores de corrente ISSO

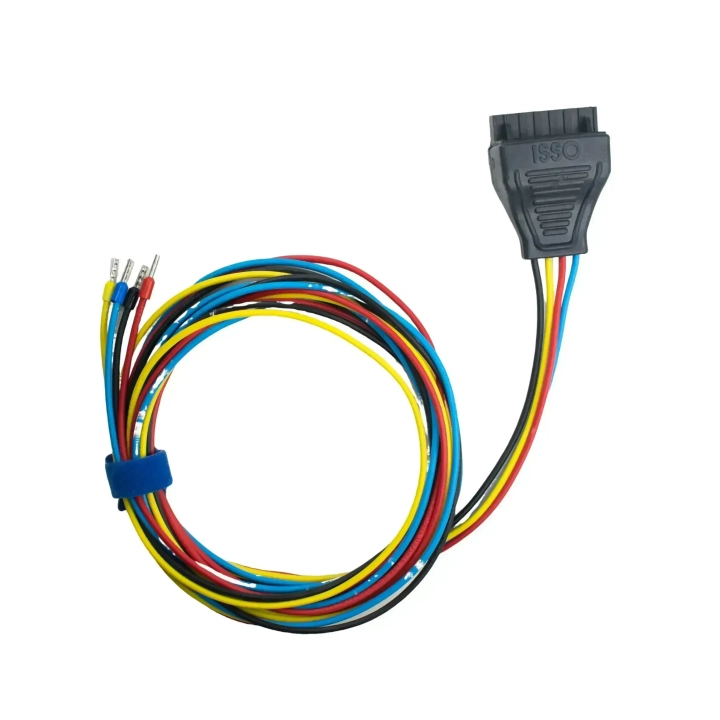

01 - Conjunto de cabos para referência de tensão e neutro
01 - Fonte externa 12V 3A bivolt 90V~240V;
01 - Manual de ativação do equipamento (manual completo disponível online);
• Sistema embarcado ISSO, Plataforma de telemetria Online e sistema em nuvem WHITE BOX da ISSO totalmente gratuitos;
• Conexão Wi-Fi, modo cliente/roteador;

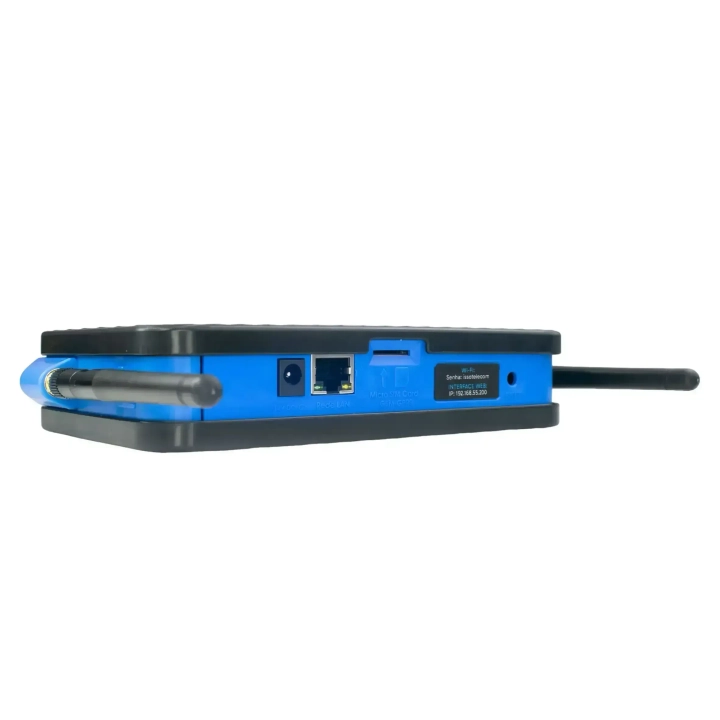

• Conexão Ethernet LAN 10/100;
• Conexão de rede móvel celular/GSM (requer chip de celular ativo e com crédito);
• Alimentação pelas referências de tensão A + neutro
• Possui memória armazenamento interno de 2 GBit
• Possui bateria interna para manutenção do relógio em tempo real;
• Análise e telemetria de circuitos elétricos em tempo real;
• Possibilidade de rateamento de custos de energia em residências, salas comerciais, indústrias, etc.;
• Medição de temperatura interna do analisador;
• Simulação de fatura kWh/R$ com envio automatizado por email;
• Resumos de consumo, diários, semanais, mensais e anuais;
• Alertas de eventos como picos e quedas de tensão, SAG/SWELL, consumo, corrente, etc.;
• Envio de mensagens de alertas (configuráveis na plataforma da ISSO);
• Envio de mensagens de alertas via e-mail (gratuito, limite padrão de 500 mensagens mensais, limite configurável);
• Envio de mensagens de alertas via SMS (R$ 0,50 por mensagem, fatura pós-paga, limite padrão de 500 mensagens mensais, limite configurável);
• Exportação de gráficos e relatórios para XLS, CSV, PNG, PDF, etc.;
• Acesso e telemetria remota diretamente no navegador web;
• Taxa de amostragem das grandezas: cerca de 15 mil amostras por segundo;
• Taxa de integralização configurável: logs gerados a cada 1 segundo até 1 hora, tanto ao funcionar online quanto offline.
• O analisador de energia ISSO atua como datalogger transmitindo as medições para conta do usuário na ISSO;
• Armazenamento de dados na nuvem, facilitando acesso aos dados de qualquer local através da internet;
• Tensão de alimentação externa 12V, companha fonte de 12V 3A externa;
• Memória de massa em nuvem com 12 meses de dados armazenados (13º mês sobrescreverá o 1º mês, mantendo sempre uma janela dos últimos 12 meses a disposição);
• Suporta medições offline, com armazenamento de contingência na memória interna.
OBS.: Medições offline por grandes períodos de tempo são de responsabilidade do usuário, pois ao exceder a capacidade de armazenamento de acordo com o que foi configurado, os dados mais antigos serão sobrescritos pelos mais recentes.
• Análises e medições em conformidade com os requisitos da IEC 62052-11, IEC 62053-22, IEC 62053-23, ANSI C12.1 e ANSI C12.20;
• Medições TRMS 110v/220v fase/neutro 220v/380v/440v/660v fase/fase
• Medições corrente até 500A
• Medidas compactas (190x120x37mm);
• Grau de proteção IP40;
• Temperatura máxima de trabalho: 60 °C
• Segurança - IEC 61010, 1000V CAT III / 600V CAT IV
• Gabinete injetado em plástico PP antichama atendendo a normativa UL-94;
• Modelo de gabinete com furos oblongos para fixação de sobrepor;
• Conta também com exclusivo sistema ISSO de fixação magnética;
• Peso total 0.8 Kg
