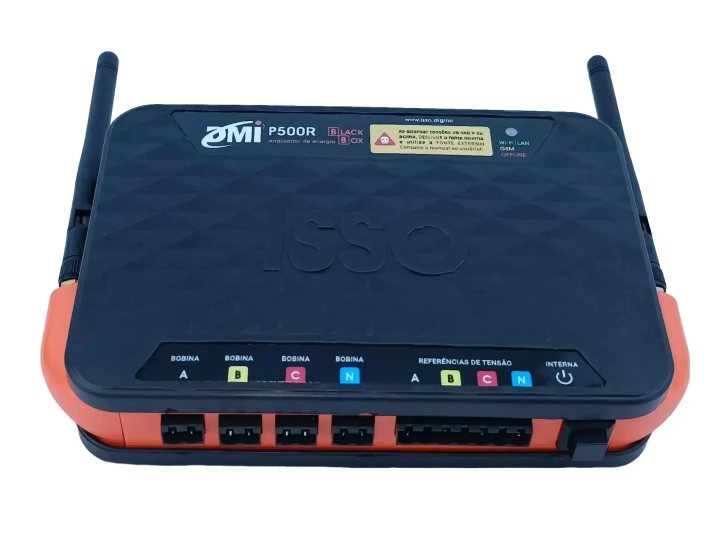

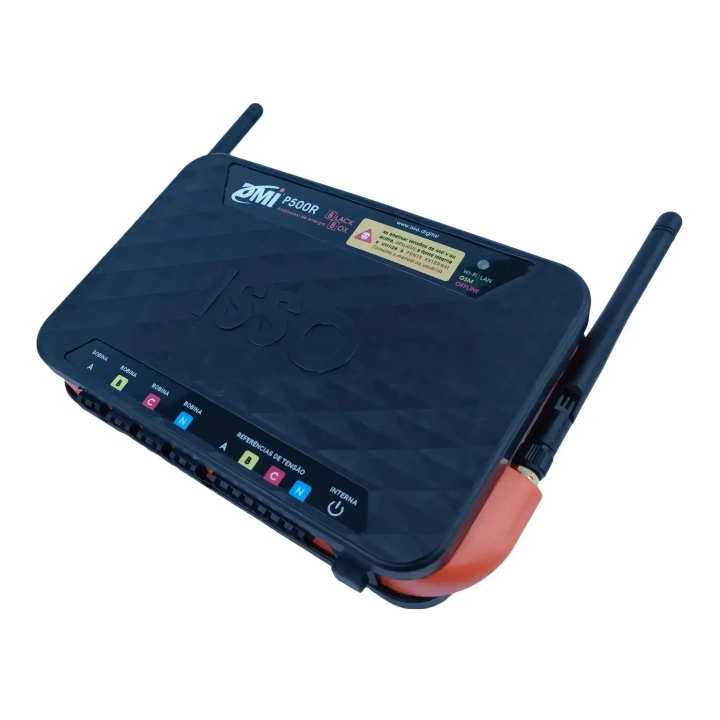

ANALISADOR DE ENERGIA
ISSO - BLACK BOX P500R
Analisador portátil de energia até 500 A.
• Análises trifásicas até 500 A; 660 V Fase/Fase
• Conexões Wi-Fi, Ethernet (LAN) e GSM/GPRS (rede móvel)
• Fixação magnética e com sistema online 100% gratuito!
• Certificado de calibração rastreável
Design by ISSO.
• Corrente (A, B, C);
• Corrente (neutro);
• Tensão (fase-neutro);
• Tensão (fase-fase);
• Frequência;
• Consumo;
• Demanda (energia ativa);
• Ângulo de fase (AB, BC, CA);
• Ângulo de defasagem tensão-corrente (phi);
• Afundamento de tensão (sag);
• Sobretensão (swell);
• Desequilíbrio de tensão (fasorial);
• Desequilíbrio de tensão (amplitude);
• Desequilíbrio de corrente (amplitude);
• Potência ativa fundamental;
• Potência ativa harmônica;
• Potência ativa total (fundamental + harmônica);
• Potência aparente (A, B, C);
• Potência aparente total (soma aritmética);
• Potência aparente total (soma vetorial);
• Potência reativa total (soma aritmética);
• Potência reativa total (soma vetorial);
• Fator de potência de deslocamento (A, B, C);
• Fator de potência de deslocamento total;
• Fator de potência real total (A, B, C);
• Fator de potência real total (soma aritmética);
• Fator de potência real total (soma vetorial);
• Harmônicas (até 32° ordem);
• Distorção harmônica total (THD) (A, B, C);
• Distorção harmônica total (THD) (tensão);
• Deslocamento de onda;
• Temperatura interna do analisador;
• Diversos dados de fatura, precificação de custos de energia e custos de produção, através do sistema DATALOG.
*Cada dado analisado por um analisador ISSO tem uma tolerância nominal de ≤ 1%. Ou seja, uma precisão de 99%.
O valor real, no entanto, é geralmente muito menor. A tolerância real de cada analisador pode ser consultada no certificado de calibração interno da ISSO que acompanha o produto.
Ainda, flutuações de precisão podem ocorrer devido a outros fatores, incluindo mas não se limitando ao posicionamento físico dos sensores de corrente que o acompanham.
Consulte o manual do usuário para mais informações.

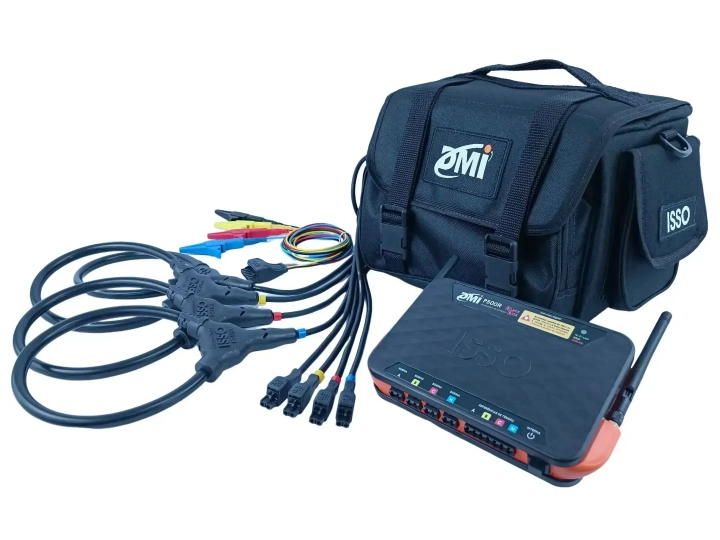

01 – Analisador de energia BLACK BOX P500A;

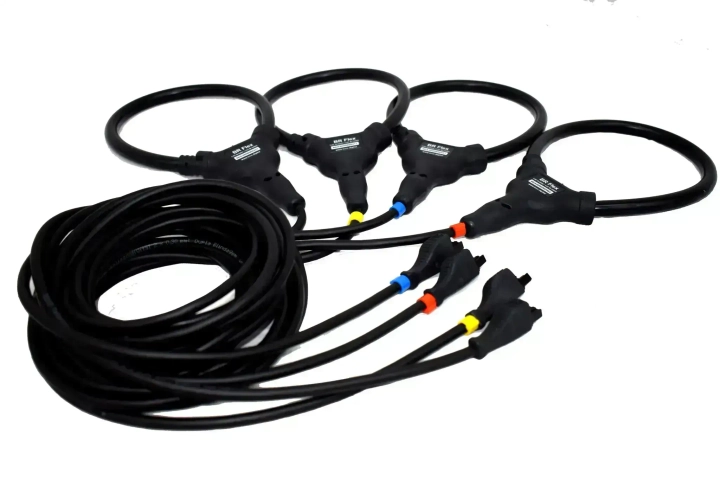

04 – Sensores de corrente flexíveis BR-Flex 40 (A, B, C e Neutro);

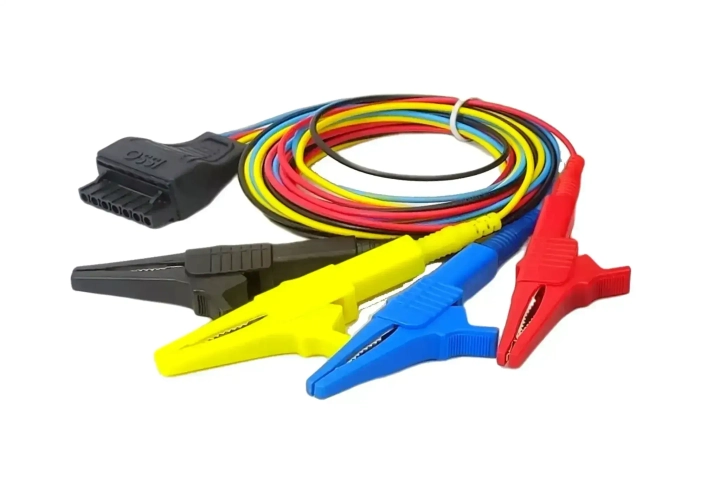

04 – Garras de referência de tensão (A, B, C e Neutro);
01 – Fonte externa 12V 3A;

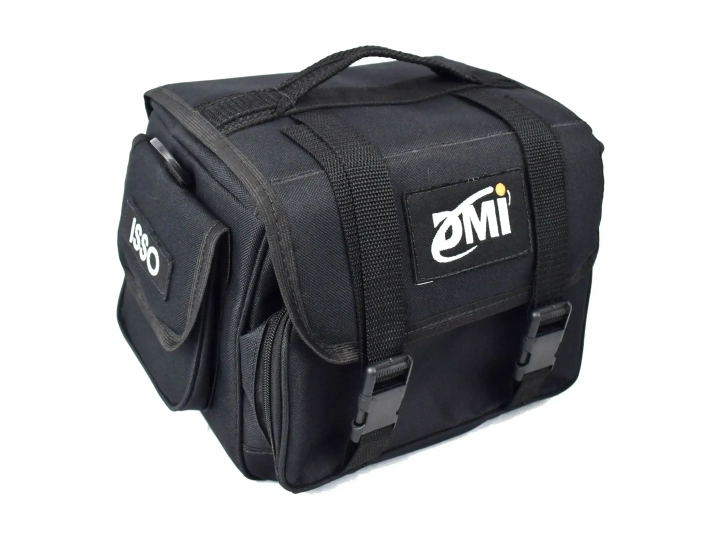

01 – Bolsa de nylon reforçada para transporte;
01 – Manual de ativação do equipamento (manual completo disponível online);
01 – Certificado de calibração de fábrica da ISSO.
Acesso gratuito ao sistema de análise em nuvem da ISSO – o DATALOG;
• Acesso a interface HTTP integrada (para configurações iniciais);
• Armazenamento circular online de até 1 ano (dados do 13° mês sobrescrevem o 1°);
• Armazenamento interno para use offline de até 3 meses;
• Mecanismo exclusivo de fixação magnética;
• Conexão Wi-Fi em modo cliente/roteador;
• Conexão Ethernet (LAN) 10/100;
• Conexão GSM/GPRS (rede móvel celular; requer um microchip ativo e com crédito);
• Fonte interna com mecanismo de alimentação através de referência de tensão (A + Neutro);
• Exportação de gráficos e resumos em XLS, CSV, PDF e PNG;
• Taxa de amostragem de dados de cerca de 15 mil amostras por segundo;
• Taxa de atualização de dados programável, de 1 segundo até 1 hora;
• Envio de mensagens de alertas configuráveis para o sistema em nuvem da ISSO;
• Envio de mensagens de alertas configuráveis por e-mail*;
• Envio de mensagens de alertas configuráveis por SMS* (custo adicional de R$0,80 p/ mensagem; fatura pós-paga);
• Possibilidade de expansão de projeto de forma prática, adicionando mais analisadores BLACK BOX ao seu projeto;
• 365 dias (1 ano) de garantia de fábrica;
*Limite configurável de 500 mensagens mensais.
• Suporte para análises trifásicas, bifásicas e monofásicas True RMS até 4000 A;
• Suporte para análises trifásicas, bifásicas e monofásicas True RMS de 110 V, 220 V Fase/Neutro;
• Suporte para análises trifásicas, bifásicas e monofásicas True RMS de 220 V, 380 V, 440 V, 660 V Fase/Fase;
• Análises em conformidade com os requisitos da IEC 62052-11, IEC 62053-22, IEC 62053-23, ANSI C12.1 e ANSI C12.20;
• Certificados de segurança IEC 61010, 1000 V CAT III e 600 V CAT IV.
• Medidas compactas de 190x120x40 mm;
• Peso total aproximado de 1,50 kg;
• Gabinete de termoplástico PP anti-chama UL94 V-0;

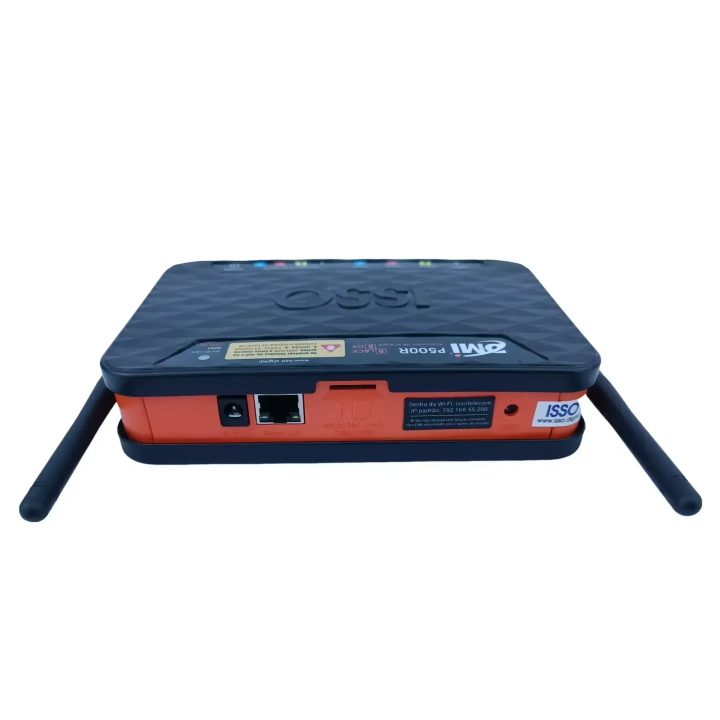

• Conexão Ethernet RJ45 (LAN);
• Conexão Wi-Fi 2.4 GHz (cliente/roteador);
• Conexão GSM/GPRS (rede móvel);
• 4 entradas para sensores de corrente 100 mV/kA;
• 4 entradas para garras de referência de tensão;
• 1 entrada P4 para fonte de alimentação 12 V;
• 1 entrada Ethernet RJ45;
• 1 entrada para Micro SIM card;
• Processador AD (32 bits/16 bits);
• Memória interna de 2 gigabit para armazenamento de dados offline;
• Bateria interna para manutenção do relógio em tempo real;
• Tensão de alimentação 90 V até 250 V Fase/Neutro;
• Frequência de operação de 50/60 Hz;
• Grau de proteção IP40;
• Fusível de 250V 1A;
• Temperatura de operação entre -10 °C e 60 °C.
